AZZ03 Soporte Z de fijación para revestimiento de piedra con tuerca remachada
AZZ03 Soporte Z de fijación para revestimiento de piedra con tuerca remachada
AZZ03 Soporte Z de fijación para revestimiento de piedra con tuerca remachada
AZZ03 Soporte Z de fijación para revestimiento de piedra con tuerca remachada
AZZ03 Soporte Z de fijación para revestimiento de piedra con tuerca remachada
AZZ03 Soporte Z de fijación para revestimiento de piedra con tuerca remachada
AZZ03 Soporte Z de fijación para revestimiento de piedra con tuerca remachada
AZZ03 Soporte Z de fijación para revestimiento de piedra con tuerca remachada
AZZ03 Soporte Z de fijación para revestimiento de piedra con tuerca remachada
AZZ03 Soporte Z de fijación para revestimiento de piedra con tuerca remachada

AZZ03 Soporte Z de fijación para revestimiento de piedra con tuerca remachada

● Material: Acero inoxidable 1.4301 [A2) y 1.4401 [A4] ● La tabla anterior está preparada según los resultados de la prueba LGA. ● Las cargas indicadas son cargas de resistencia características. ● Los pernos se proporcionan por separado. ● Presión máxima del viento: 350 N ● Los resultados de las pruebas están disponibles previa orden
Conseguir una cotización
ANTERIOR：Ancla Z de acero inoxidable personalizadaSIGUIENTE：Clips de fijación de mármol con soporte Z para pared
  • Parámetro
  • Contáctenos

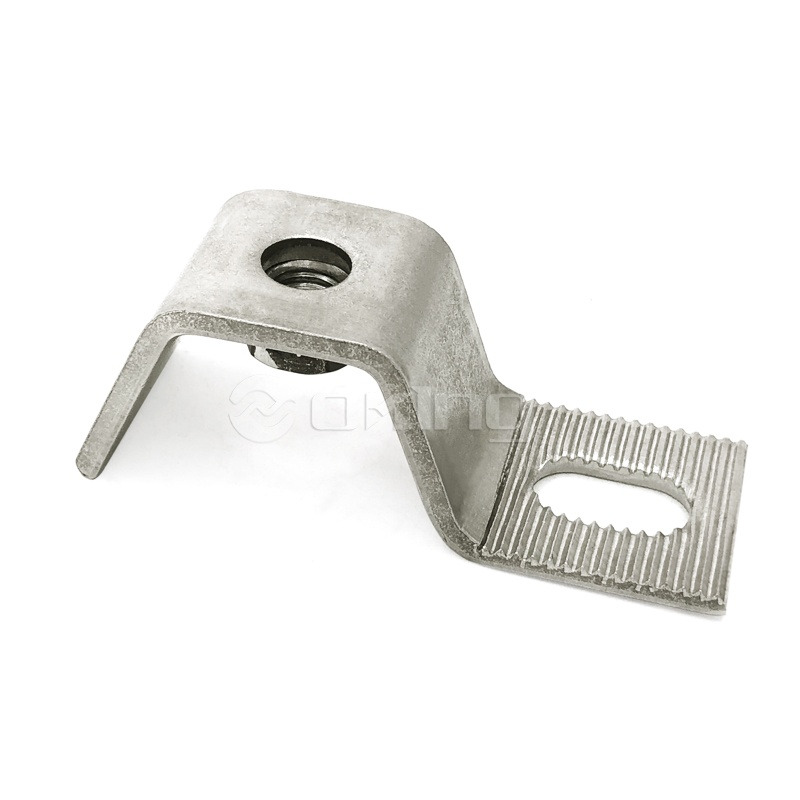

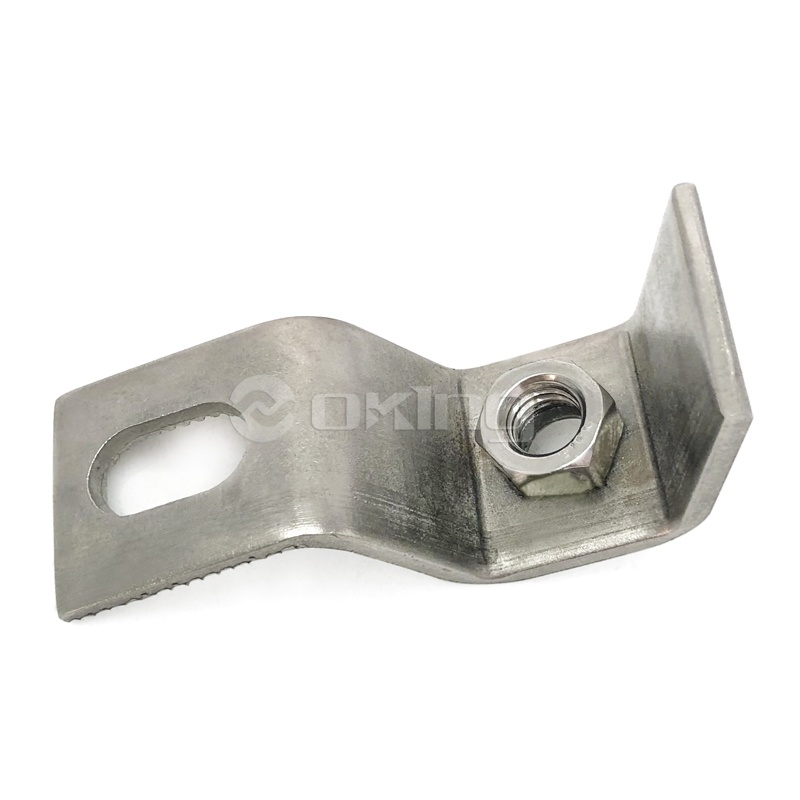

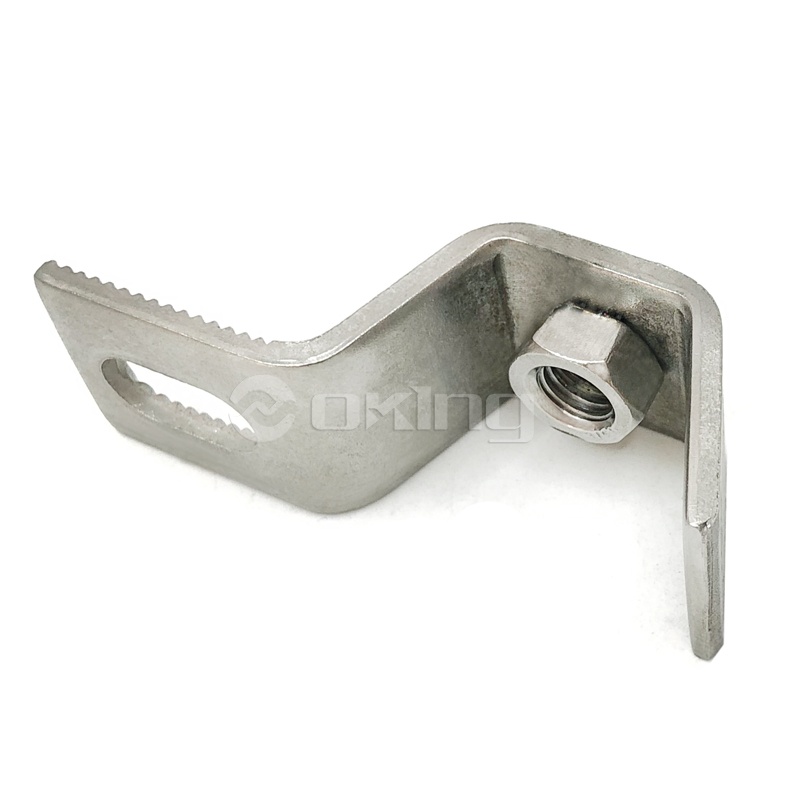

  • AZZ03 Soporte Z Con Tuerca Remachada Para Sistema De Fijación De Piedra

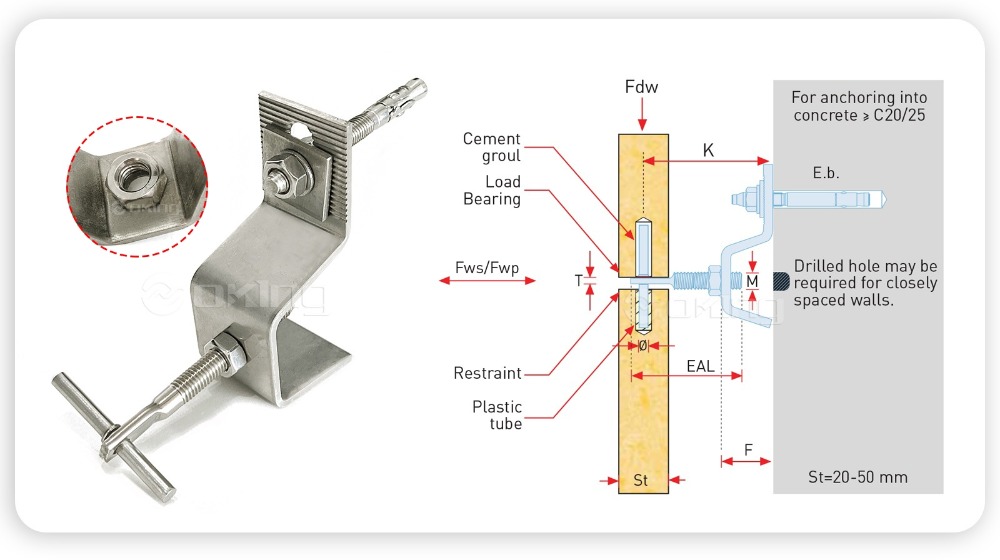

    ●Detalles técnicos

    Código de producto Proyección

    Mín.

    Proyección

    Máx.

    Proyección

    muerto

    Cargar

    Foriming

    Tamaño

    viento-

    Presión

    viento-

    succión

    Expansión

    Tamaño del perno

    Alfiler

    Diámetro

    Adj. brazo

    Tamaño métrico

    Adj. brazo

    Espesor plano

    Adj. brazo

    Longitud

    K(mm) K-(mm) K(mm) Fdw (N) F(mm) Fwp (N) Fws (N) Eb(mm) ф (mm) M(mm) T (mm) EAL(mm)
    AZZ03-452 45 40 60 200 10 312 219 M8x80 5 M10 3.5 60
    AZZ03-552 55 50 70 20 60
    AZZ03-752 75 60 90 40 70
    AZZ03-952 95 80 110 60 70
    AZZ03-553 55 45 70 300 20 468 328 M8x80 5 M10 3.5 60
    AZZ03-753 75 60 90 40 60
    AZZ03-953 85 70 100 60 60
    AZZ03-1153 95 80 110 80 60
    AZZ03-554 55 45 70 400 10 624 437 M8x80 5 M12 4.5 70
    AZ0Z3-754 75 60 90 20 80
    AZZ03- 954 95 80 110 40 80
    AZZ03-1154 115 100 130 60 80
    AZZ03-755 75 60 90 500 20 780 546 M8x80 5 M12 4.5 80
    AZZ03-955 95 80 110 40 80
    AZZ03-1155 115 100 130 60 80
    AZZ03-1355 135 120 150 80 80

    Ángulo de acero inoxidable 201 304 316 para fijación de revestimiento de mármol.
    Proyecciones entre 45 y 135 mm
    Carga hasta 800N

    Adecuado para juntas horizontales y verticales.

    Espesores de piedra 20-50 mm

    Fijado a muros de carga con pernos de expansión y a canales con tornillos de fijación
    Material: 1.4571/1.4404/1.4401 (A4/AISI 316) o 1.4301 (A2/AISI 304)

    ● Descripción del código de producto
    AZZ03 - 45 2 A
    AZZ03: Tipo

    45: Proyección (mm)

    2: Carga muerta (x10 Kg)

    R: Forma

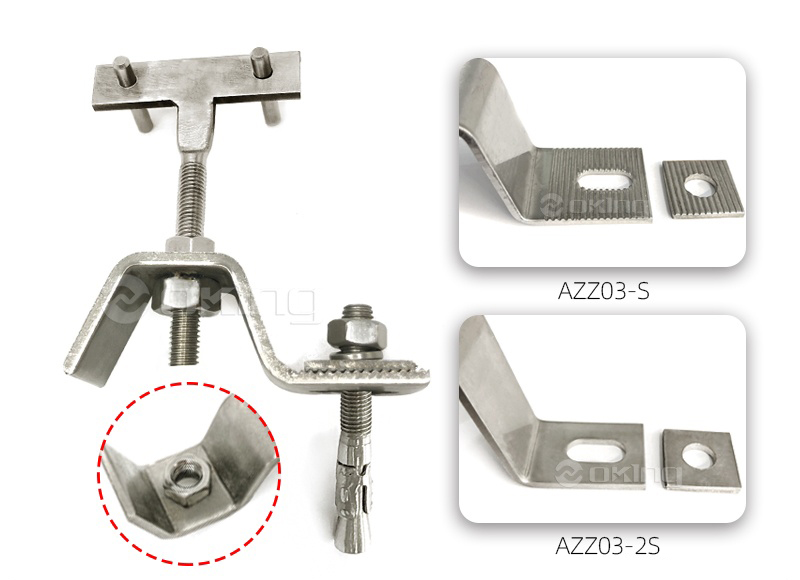

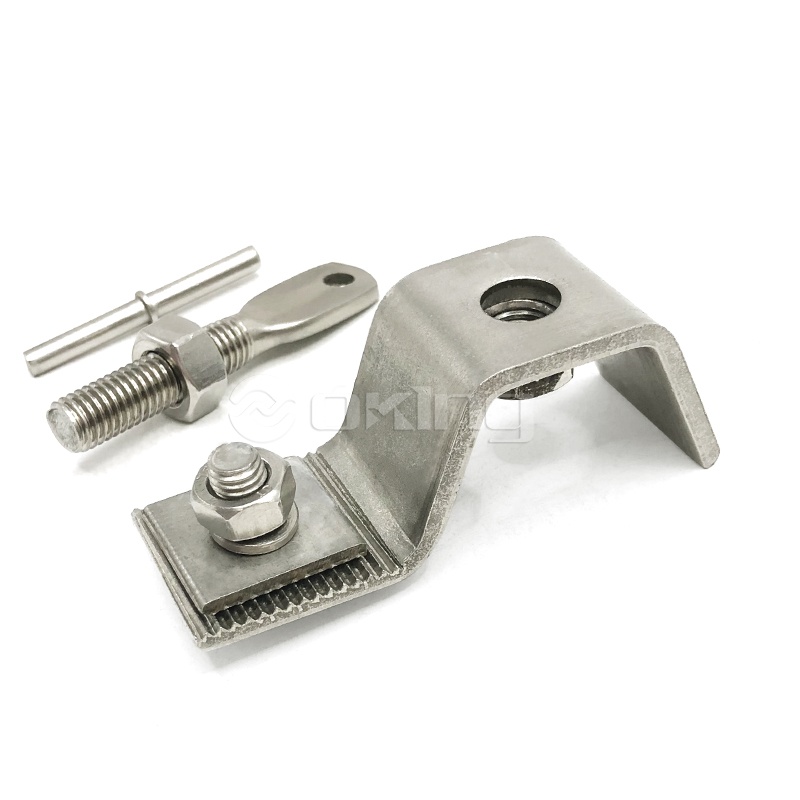

    AZZ03-S
    Tipo with riveted nut. Serrated with serrated washer.
    AZZ03-2S

    Tipo with riveted nut. Without serrationwith plain washer.

    ●Instalación

    Instalación en juntas horizontales                         Instalación en juntas verticales

    ●Aplicación

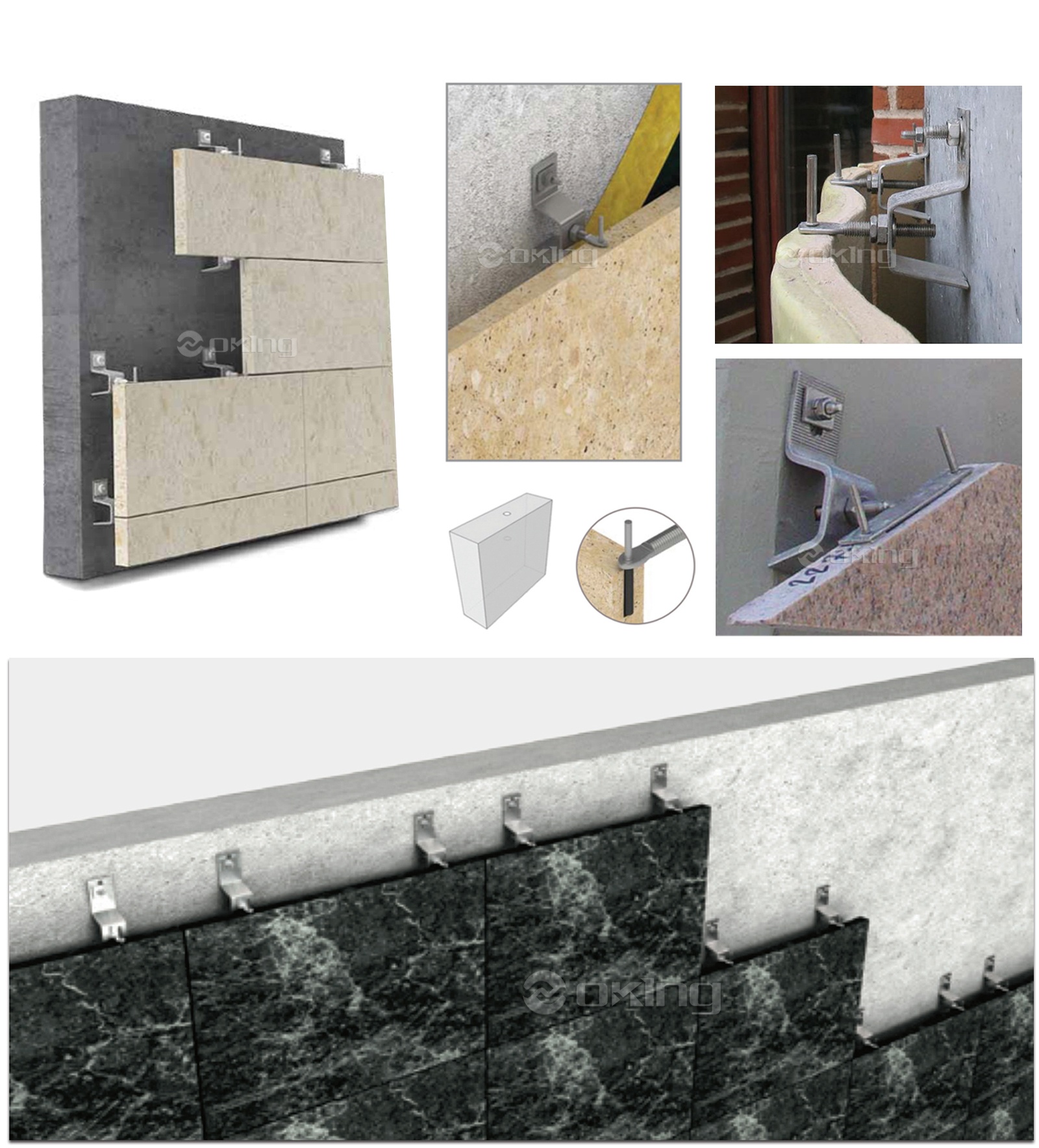

    Ejemplos de aplicación de anclajes de perno Los anclajes se fijan a muros de carga con pernos de expansión.
