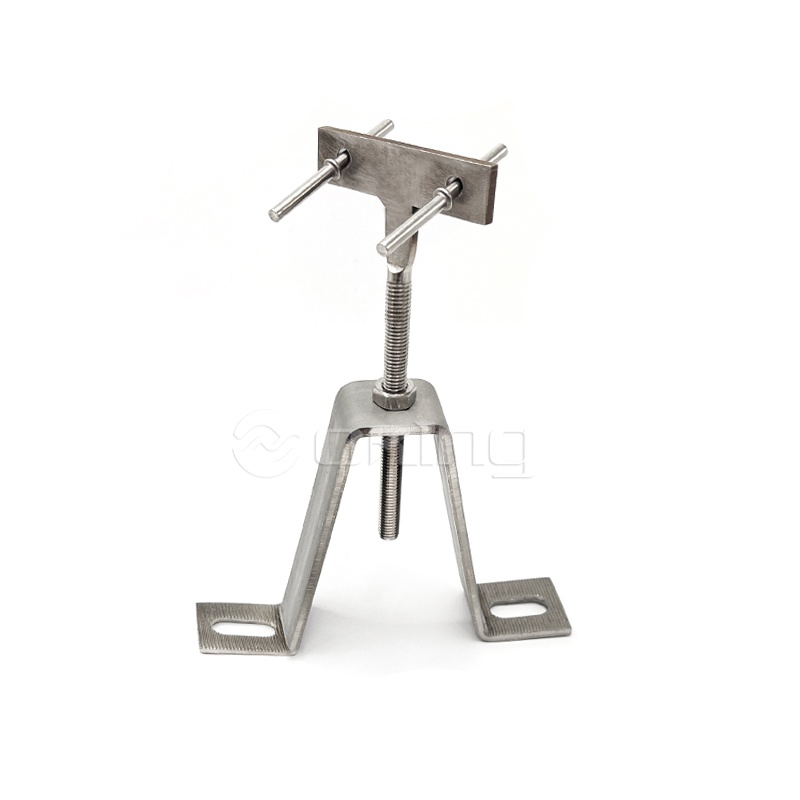

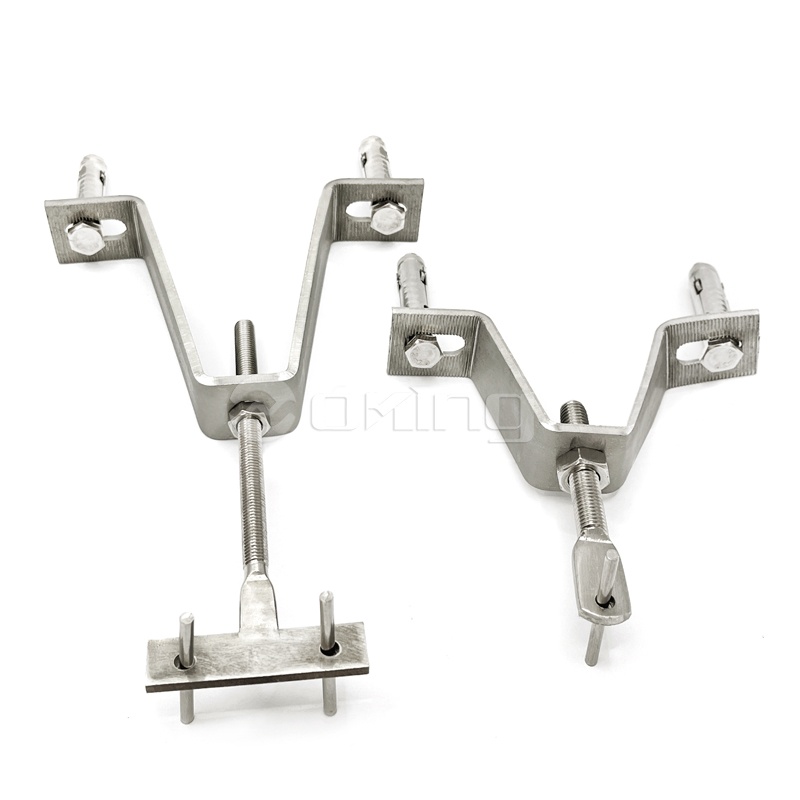

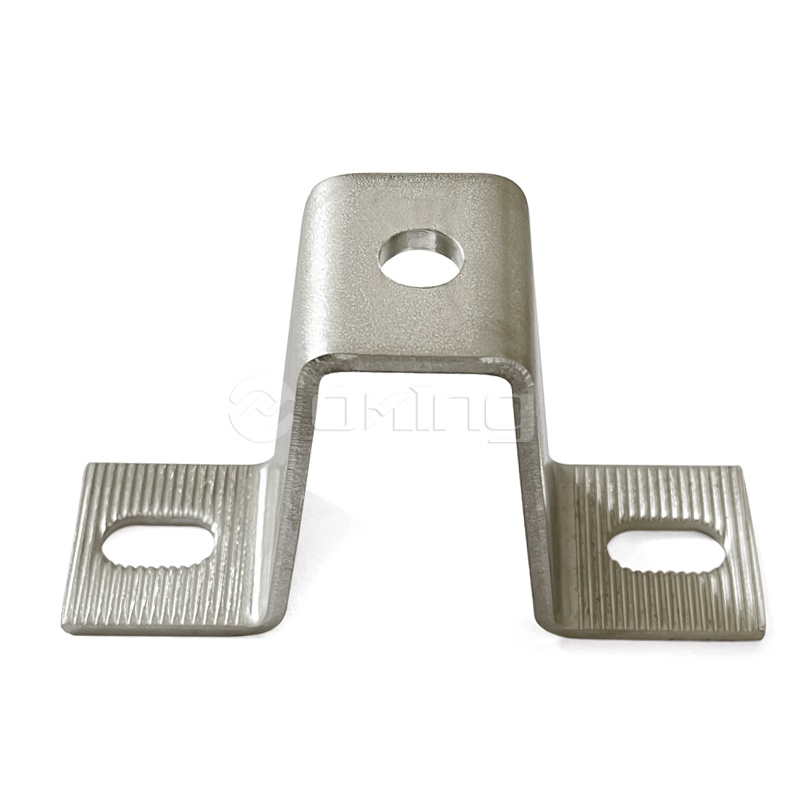

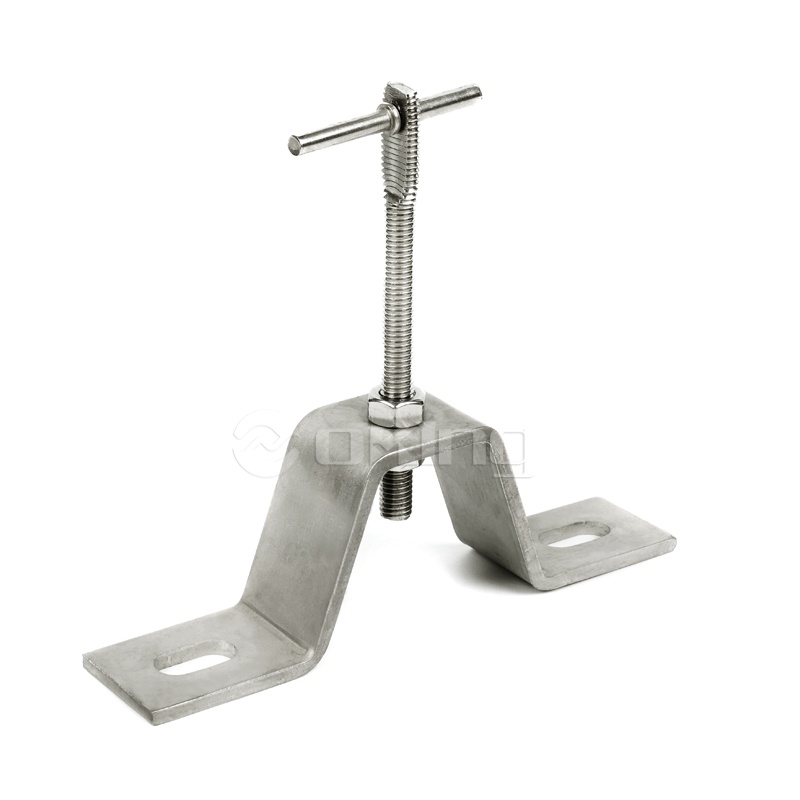

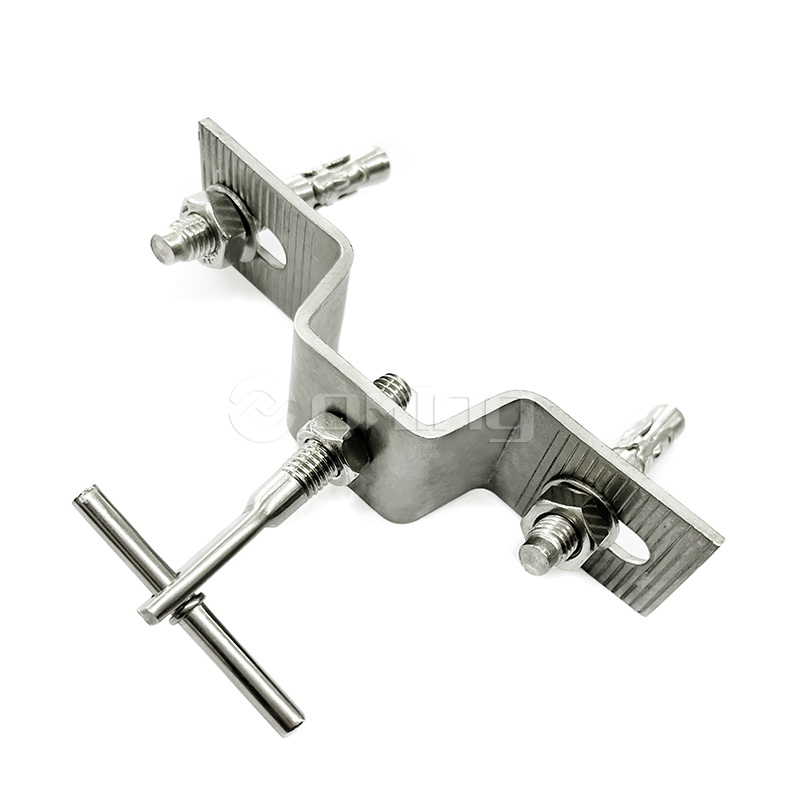

Soporte Omega de acero inoxidable AZZ04 para revestimiento y fijación de piedra natural

AZZ04 Sopote Omega de Acero Inoxidable para Revestimiento y Fijación de Piedra Natural

El soporte Omega de acero inoxidable AZZ04 es un componente estructural especializado diseñado para el anclaje seguro de paneles de piedra natural en sistemas de fachada ventilada. Diseñado con un Perfil en forma de omega , este soporte proporciona una conexión mecánica robusta entre el sustrato del edificio y el revestimiento de piedra. Fabricado a partir de acero inoxidable resistente a la corrosión , está desarrollado específicamente para gestionar las cargas muertas de materiales pétreos pesados y al mismo tiempo adaptarse a la expansión térmica y la presión del viento. Su geometría permite un ajuste preciso durante la instalación, asegurando un acabado nivelado y enrasado en paredes de piedra exteriores e interiores.

Ventajas principales

• Integridad estructural: El perfil Omega distribuye la tensión mecánica entre los puntos de fijación, lo que reduce el riesgo de fallo por carga puntual en aplicaciones de piedra pesada.
• Resistencia a la corrosión: La utilización de acero inoxidable de alta calidad garantiza que el soporte permanezca estructuralmente sólido en ambientes húmedos, costeros o industrialmente contaminados.
• Precisión de instalación: El diseño facilita el ajuste multiaxial, lo que permite a los instaladores compensar las irregularidades en la mampostería o el sustrato de concreto.
• Adaptabilidad térmica: El sistema de soporte permite el movimiento independiente de los paneles de piedra, evitando grietas causadas por la expansión y contracción térmica de la envolvente del edificio.

Especificaciones técnicas y características

Escenarios de aplicación primaria

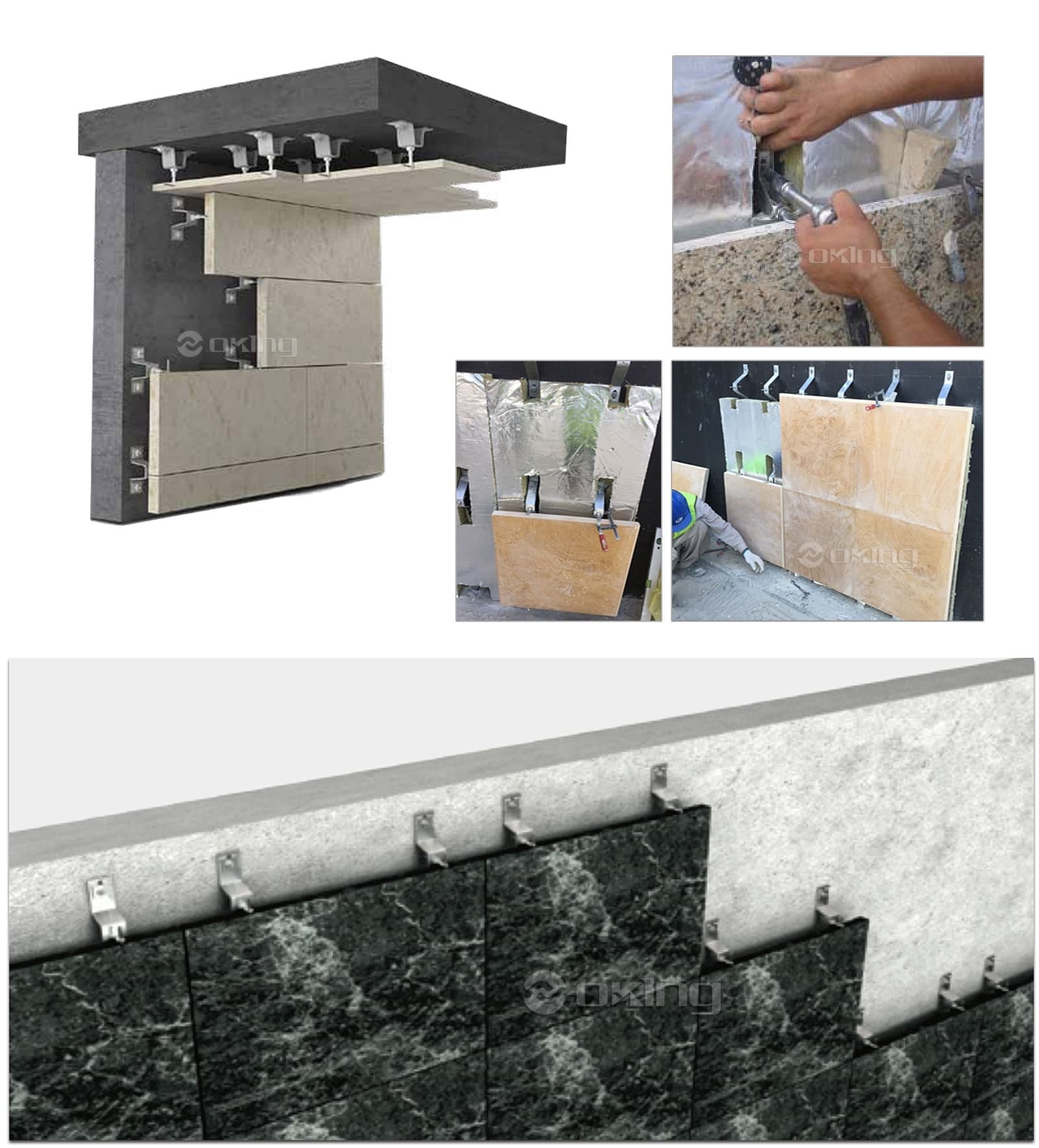

• Fachadas Ventiladas: Se utiliza como componente de fijación principal para revestimientos de granito, mármol y piedra caliza en edificios comerciales y residenciales de gran altura.
• Revestimiento interior pesado: Protección de elementos decorativos de piedra en vestíbulos, aeropuertos e infraestructura pública.
• Proyectos de renovación: Modernización de paneles de piedra sobre mampostería existente para mejorar el rendimiento estético y térmico.
• Refuerzo de revestimiento húmedo: Actúa como anclaje mecánico de seguridad en combinación con los métodos tradicionales de fijación con mortero.

Pautas de instalación y seguridad

Preparación del sustrato

Asegúrese de que el sustrato de concreto o mampostería esté estructuralmente sano y libre de escombros sueltos. Los agujeros deben corresponder exactamente al diámetro de la anclajes de expansión or pernos químicos Se utiliza con el soporte AZZ04.

Compatibilidad de materiales

Utilice únicamente sujetadores de acero inoxidable (pernos, tuercas y arandelas) con el soporte AZZ04 para evitar corrosión galvánica . La combinación de sujetadores de acero al carbono con soportes de acero inoxidable provoca una oxidación acelerada y fallas del sistema.

Condiciones de almacenamiento

Guarde los soportes en un ambiente seco, lejos del contacto directo con productos de acero al carbono o productos químicos que contengan cloruros. Mantener los soportes en su embalaje original hasta el momento de la instalación evita la contaminación de la superficie y rayones que podrían comprometer el capa pasiva del acero.

Aviso de cálculo de carga

El espaciado y el espesor de los soportes AZZ04 deben ser determinados por un ingeniero estructural en función de las características específicas. gravedad específica de la piedra, los requisitos de carga de viento de la región geográfica y la altura total de la fachada.

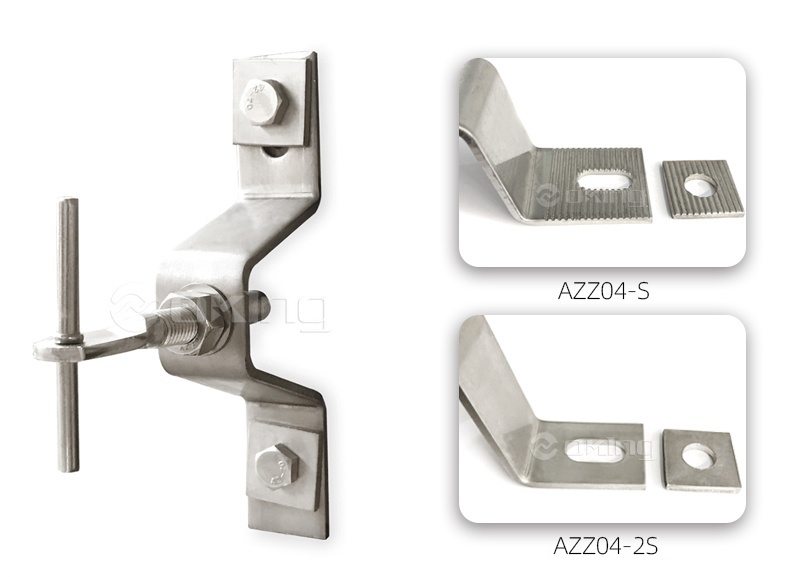

unZZ04 Sistema de fijación de piedra con soporte Omega/ Ancla Z para plafones

●Detalles técnicos

Ángulo de acero inoxidable 201 304 316 para fijación de revestimiento de mármol.
Proyecciones entre 45 y 135 mm
Carga hasta 800N

Adecuado para juntas horizontales y verticales.

Espesores de piedra 20-50 mm

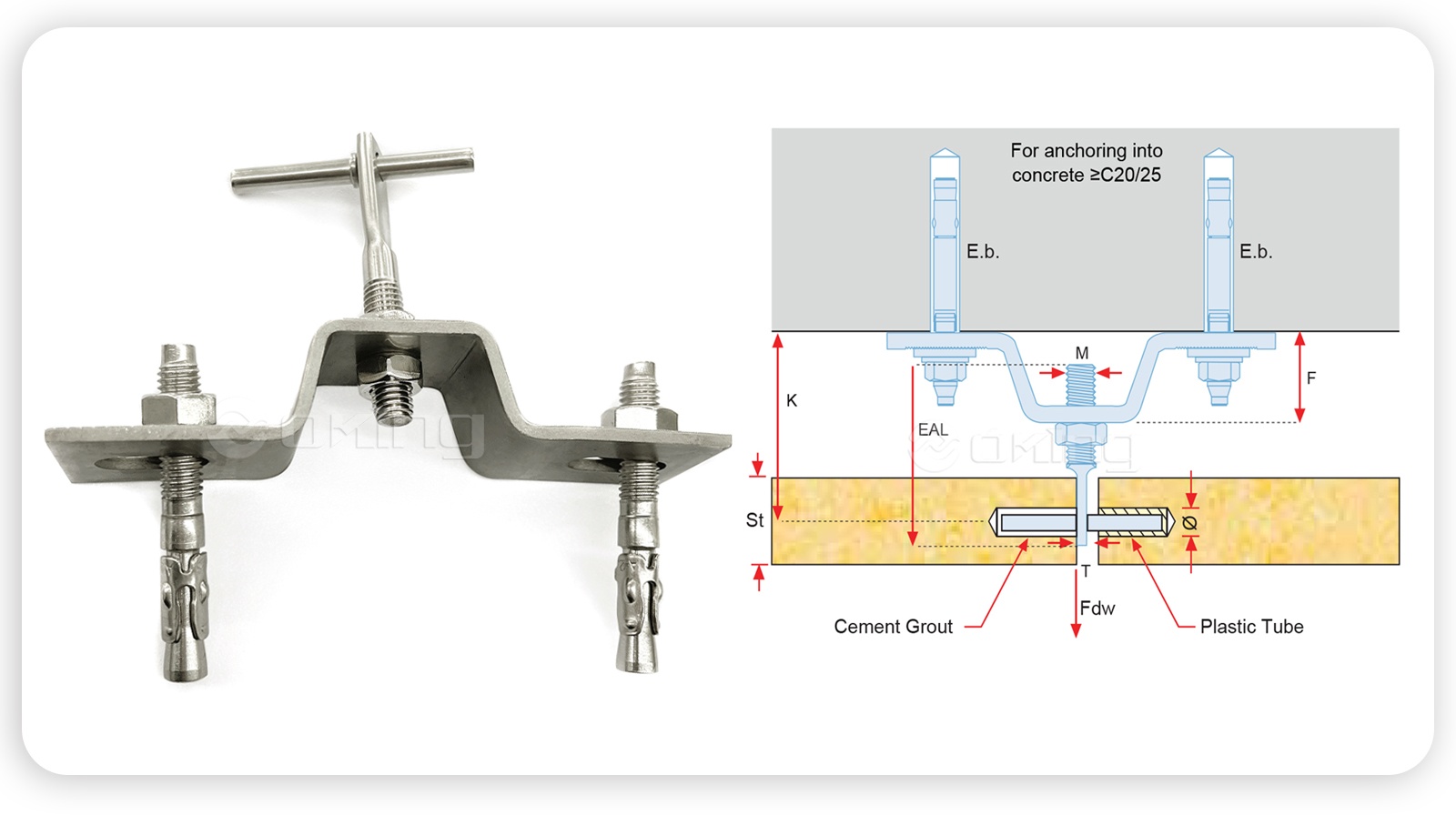

Fijado a muros de carga con pernos de expansión y a canales con tornillos de fijación
Material: 1.4571/1.4404/1.4401 (A4/AISI 316) o 1.4301 (A2/AISI 304)
