Anclaje de sujeción AZRS1 Ancla de soporte de piedra

● Material: Acero inoxidable 1.4301 [A2) y 1.4401 [A4] ● La tabla anterior está preparada según los resultados de la prueba LGA. ● Las cargas indicadas son cargas de resistencia características. ● Los pernos se proporcionan por separado. ● Presión máxima del viento: 350 N ● Los resultados de las pruebas están disponibles previa orden
Conseguir una cotización
ANTERIOR：No hay artículo anteriorSIGUIENTE：AZZ05 Servicio y diseño de azulejos de revestimiento especializados Anclaje Z - para tamaños de proyección grandes
  • Parámetro
  • Contáctenos

  • unnclaje de sujeción AZRS1 para sistema de fijación de piedra

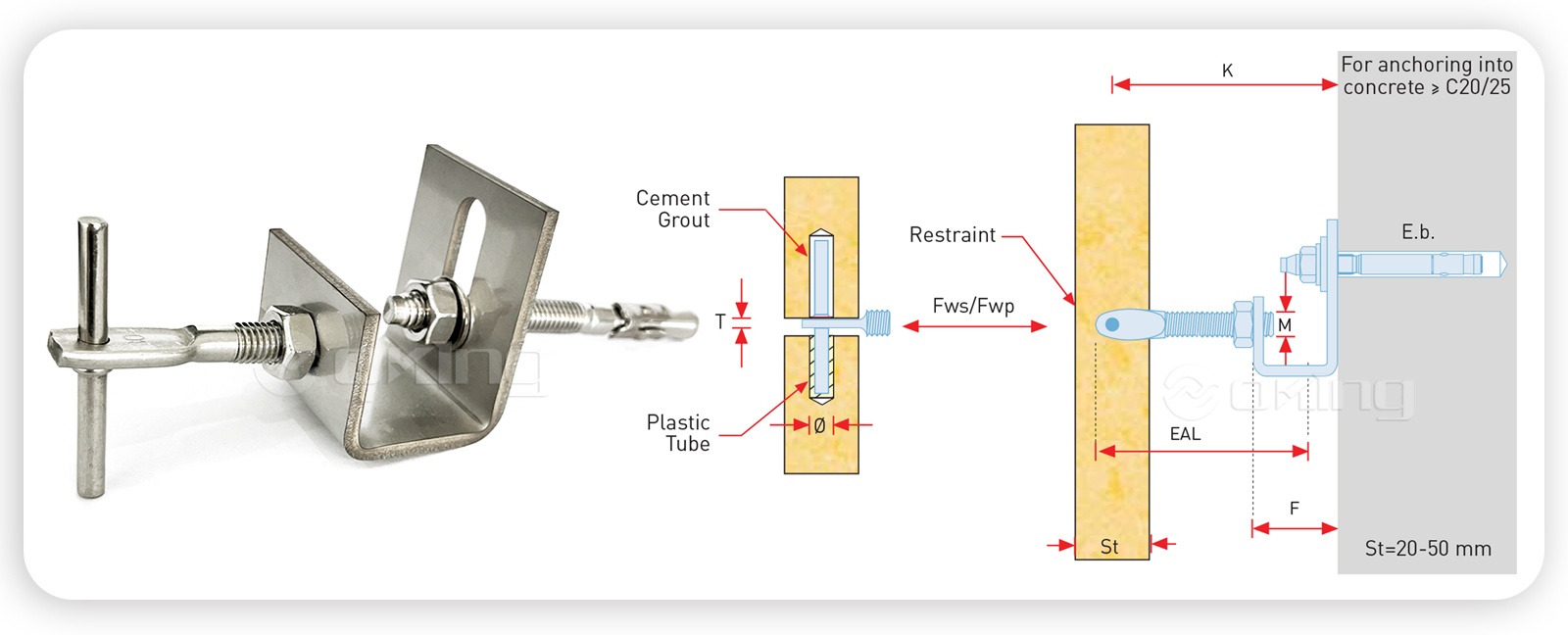

    ●Detalles técnicos

    Código de producto Proyección

    Mín.

    Proyección

    Máx.

    Proyección

    Foriming

    Tamaño

    viento-

    Presión

    viento-

    succión

    Expansión

    Tamaño del perno

    Alfiler

    Diámetro

    Adj. brazo

    Tamaño métrico

    Adj. brazo

    Espesor plano

    Adj. brazo

    Longitud

    K(mm) K-(mm) K(mm) F(mm) Fwp (N) Fws (N) Eb(mm) ф (mm) M(mm) T (mm) EAL(mm)
    AZRS1-55 55 53 70 20 312 219 M8x80

    		5 M8 3 60
    AZRS1-75 75 63 90 40 70
    AZRS1-95 95 80 100 60 70
    AZRS1-115 115 100 100 60 90
    AZRS1-145 135 115 115 60 110

    Ángulo de acero inoxidable 201 304 316 para fijación de revestimiento de mármol.
    Proyecciones entre 45 y 135 mm
    Carga hasta 312N

    Adecuado para juntas horizontales y verticales.

    Espesores de piedra 20-50 mm

    Fijado a muros de carga con pernos de expansión y a canales con tornillos de fijación
    Material: 1.4571/1.4404/1.4401 (A4/AISI 316) o 1.4301 (A2/AISI 304)

    ● Descripción del código de producto
    AZRS1 - 45 A
    AZRS: Tipo

    45: Proyección (K mm)

    R: Forma

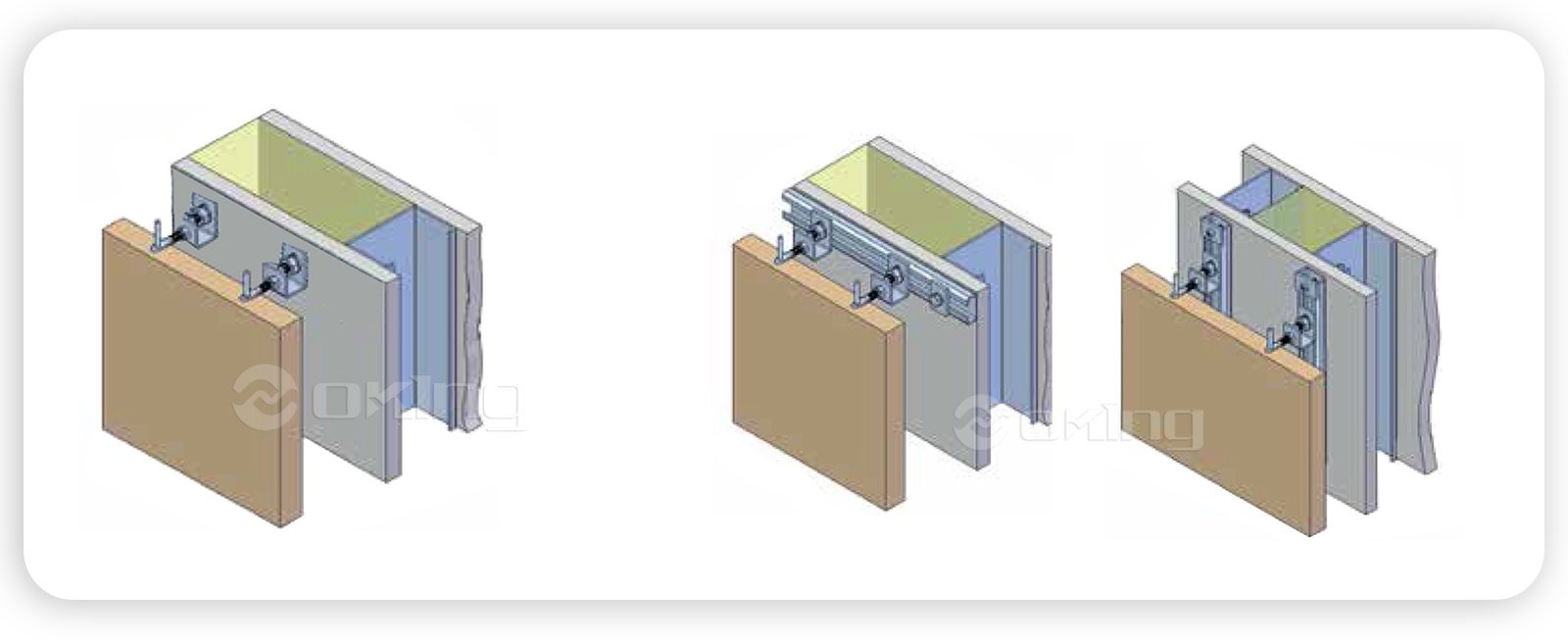

    ●Instalación

    Fijación directa al hormigón                                                                                                                 Fijación indirecta a canales
    Mín. Tamaño de proyección 45 mm                                                                                                            Mín. Tamaño de proyección 90 mm

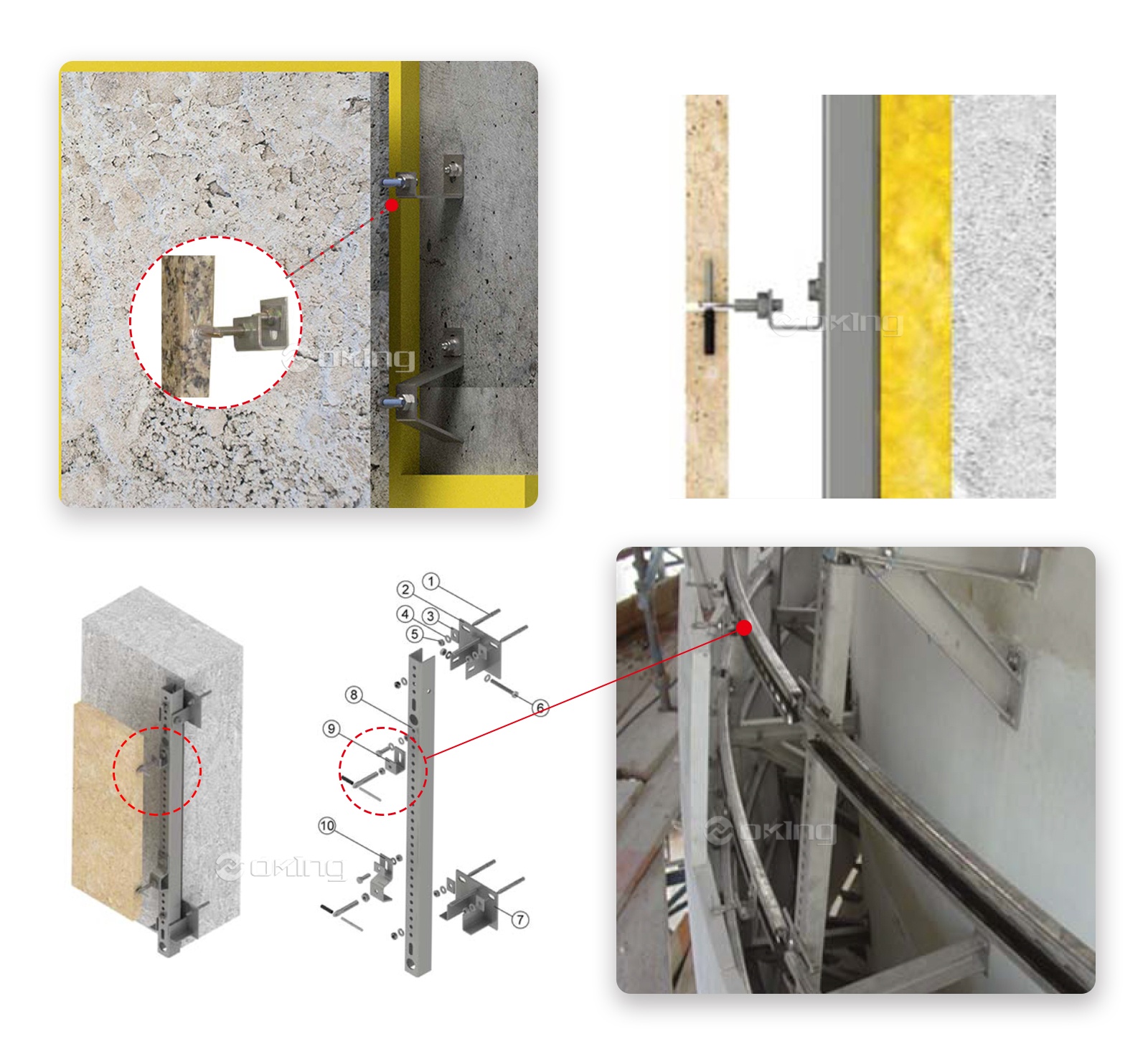

    ●Aplicación

    Ejemplos de aplicación de anclajes de perno Los anclajes se fijan a muros de carga con pernos de expansión.

    Para fijar anclajes a paredes aisladas, primero se debe cortar el aislamiento. Después de la fijación, se debe insertar nuevamente la pieza de aislamiento recortada y se deben sellar las piezas de aislamiento para reducir los puentes de frío.

    Los sistemas de fijación de anclaje Z, son un tipo de sistema de anclaje mecánico que se utiliza para asegurar objetos a una pared u otras estructuras. Se utilizan habitualmente en la construcción, particularmente en la instalación de muros cortina, sistemas de revestimiento y otros elementos de fachada.

    El sistema de fijación de anclaje Z consta de una serie de anclajes, soportes y conectores que trabajan juntos para proporcionar un punto de fijación seguro para el objeto que se está instalando. El sistema generalmente incluye soportes verticales y horizontales en forma de Z que se entrelazan entre sí, creando una conexión estable.

    El proceso de instalación implica fijar los soportes verticales a la pared o estructura utilizando sujetadores adecuados, como tornillos o pernos. A continuación, se fijan los soportes horizontales, como por ejemplo un panel o un sistema de revestimiento, al objeto que se va a instalar. Los soportes horizontales están diseñados para entrelazarse con los soportes verticales, creando una conexión segura y confiable.

    Los sistemas de fijación de anclajes Z ofrecen varias ventajas en aplicaciones de construcción. Proporcionan un método de fijación resistente y duradero que puede soportar cargas de viento, fuerzas sísmicas y otras fuerzas externas. El diseño entrelazado de los soportes garantiza la estabilidad y evita que el objeto se desplace o se desprenda de la pared.
