Cumplimiento estructural y térmico: integración de canales de anclaje moldeados en fachadas cerámicas de alto rendimiento

I. Anclaje del rendimiento en fachadas modernas

La fachada de un edificio moderno es un sistema de alta ingeniería diseñado para gestionar el clima, la energía y la seguridad. En la interfaz entre la estructura de hormigón y el revestimiento exterior se encuentra el Fundido en canales de anclaje —un componente crítico responsable de fijar de forma segura el sistema de soporte secundario (como el marco cerámico de la fachada). Para las grandes empresas de construcción y los sofisticados equipos de adquisiciones B2B, el canal de anclaje debe satisfacer no sólo los requisitos de carga mecánica sino también requisitos cada vez más estrictos en materia de eficiencia térmica y resistencia al fuego.

Jiangsu Aozheng Metal Products Co., Ltd. es una empresa industrial y comercial especializada comprometida con la producción de herrajes arquitectónicos de alta calidad utilizando acero inoxidable, aleaciones de aluminio y acero al carbono. Empleamos procesos automatizados avanzados (corte, estampado, soldadura) para fabricar soluciones de anclaje confiables. Con una producción anual que supera las 2000 toneladas y exportaciones a EE. UU., Europa, Australia y Medio Oriente, nos hemos convertido en un proveedor importante, que trabaja en estrecha colaboración con equipos de arquitectura líderes a nivel mundial para garantizar el cumplimiento de los materiales y los estándares de alto nivel del mercado.

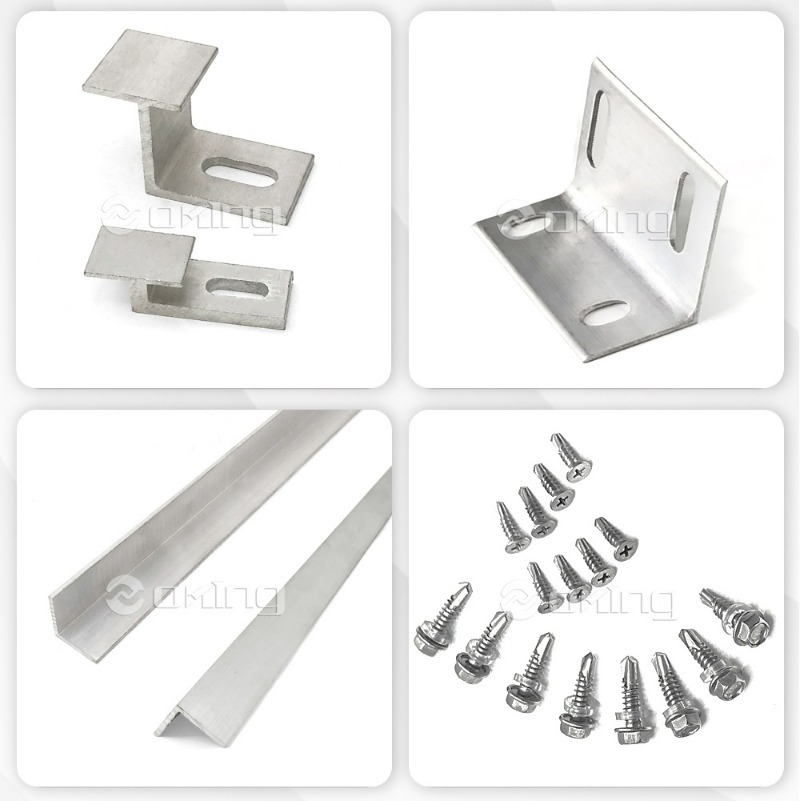

Las baldosas cerámicas de aluminio AZCT02 sinterizaron soportes de revestimiento de piedra

II. Rendimiento térmico: minimizar la pérdida de calor

Los códigos de construcción modernos exigen que toda la envolvente minimice la transferencia térmica, cuantificada por el valor U. Cuando los componentes de acero y aluminio como Fundido en canales de anclaje Al penetrar la capa de aislamiento, crean puentes térmicos, permitiendo que el calor pase por alto el aislamiento. Esto impacta significativamente en el conjunto Rendimiento térmico del sistema de fachada cerámica. y puede provocar condensación interna, crecimiento de moho y una pérdida sustancial de energía.

Preciso Análisis de puentes térmicos del canal de anclaje. es esencial. Los ingenieros utilizan el modelado de elementos finitos (FEM) para calcular la magnitud del flujo de calor a través del componente del canal de anclaje e integrar estos datos en el conjunto. Cálculo del valor U para anclajes de fachadas ventiladas .

A. Soluciones y eficiencia de rotura de puente térmico

Para mitigar este efecto, los sistemas de alto rendimiento utilizan tecnología de rotura de puente térmico insertada entre el canal de anclaje metálico y los soportes de la fachada.

El despliegue de cuñas térmicas es un paso no negociable para lograr una alta Rendimiento térmico del sistema de fachada cerámica. en edificios energéticamente eficientes.

III. Cumplimiento de la seguridad contra incendios e integridad del sistema

En la construcción de varios pisos, la seguridad contra incendios de las fachadas es de suma importancia. La naturaleza incombustible del revestimiento cerámico debe estar respaldada por un sistema de anclaje igualmente resistente. el Fundido en canales de anclaje fire resistance rating no se basa en el anclaje en sí, sino en la capacidad de todo el sistema de soporte de carga para mantener la integridad estructural de los anclajes fundidos para fachadas bajo exposición prolongada al calor.

A. Desempeño del material en condiciones de incendio

La elección del material de anclaje es fundamental para mantener la capacidad de carga durante un incendio.

El acero inoxidable se especifica habitualmente sobre el acero al carbono por su retención superior de propiedades mecánicas a temperaturas elevadas, lo que garantiza la integridad estructural de los anclajes fundidos para fachadas durante más tiempo, un requisito clave para el cumplimiento de la resistencia al fuego.

IV. Cumplimiento normativo en diferentes climas

El diseño y especificación de materiales de Fundido en canales de anclaje Debe adaptarse a las condiciones climáticas y ambientales específicas del proyecto. Esto implica adaptar el tamaño de los anclajes para mayores cargas de viento en áreas costeras y seleccionar grados de materiales apropiados para resistir la corrosión.

Para proyectos en Medio Oriente, donde prevalecen las altas temperaturas, el enfoque térmico principal cambia a prevenir el aumento de calor, lo que refuerza la necesidad de componentes de ruptura térmica altamente efectivos identificados a través del análisis de puentes térmicos del canal de anclaje. Por el contrario, los climas fríos dan prioridad a la prevención de la condensación y a maximizar el aislamiento, lo que requiere paredes con vigas más profundas y una integración de barrera de vapor especializada. La integridad estructural de los anclajes fundidos para fachadas debe garantizarse contra el movimiento térmico inducido por ciclos de temperaturas extremas en ambos contextos.

V. Conclusión: Anclaje de precisión para una construcción sostenible

La selección e integración de Fundido en canales de anclaje son fundamentales para ofrecer una fachada de alto rendimiento. Al abordar meticulosamente los requisitos técnicos para el análisis de puentes térmicos de los canales de anclaje y la clasificación de resistencia al fuego de los canales de anclaje fundidos, proveedores como Jiangsu Aozheng Metal Products Co., Ltd. proporcionan los componentes fundamentales necesarios para el cumplimiento. Nuestro compromiso con el acero inoxidable de alta calidad y la fabricación avanzada garantiza que el rendimiento térmico final del sistema cerámico de fachada cumpla con las estrictas especificaciones exigidas por los mercados de alto nivel a nivel mundial.

VI. Preguntas frecuentes (FAQ)

P1: ¿Cómo afecta el análisis de puentes térmicos de un canal de anclaje a la especificación final del material?

• R: El análisis cuantifica la pérdida de energía a través del anclaje metálico. Si la pérdida calculada es demasiado alta, exige la inclusión de una cuña de rotura térmica (por ejemplo, poliamida) o un cambio a materiales de menor conductividad para garantizar la pérdida general. Cálculo del valor U para anclajes de fachadas ventiladas cumple con los objetivos regulatorios.

P2: ¿Cuál es el principal beneficio de utilizar acero inoxidable para lograr la clasificación de resistencia al fuego de los canales de anclaje fundidos?

• R: El acero inoxidable conserva un porcentaje significativamente mayor de su límite elástico mecánico a las temperaturas elevadas encontradas durante un incendio (500 grados Celsius o más) en comparación con el acero al carbono. Esta retención de resistencia superior es vital para mantener la integridad estructural de los anclajes fundidos para fachadas y prevenir el colapso catastrófico de los paneles.

P3: ¿El cálculo del valor U para el anclaje de fachadas ventiladas se basa únicamente en el canal de anclaje?

• R: No. El cálculo del valor U para el anclaje de fachadas ventiladas debe tener en cuenta el efecto compuesto del canal de anclaje, los soportes de la fachada, la capa de aislamiento continuo y el espacio de aire. El propio canal de anclaje se calcula como un puente térmico puntual (factor Chi) y se integra en el cálculo general de la pérdida de calor.

P4: ¿Cómo resiste la integridad estructural de los anclajes de fachada fundidos las fuerzas sísmicas?

• R: La integridad estructural se confirma mediante pruebas de carga dinámica, que garantizan que los canales de anclaje y sus pernos en T puedan transferir de forma segura cargas sísmicas y de viento a la estructura de concreto sin fallar. Los canales de anclaje de alta calidad están diseñados con dentados internos para resistir el deslizamiento longitudinal bajo tensión dinámica.

P5: ¿Por qué el rendimiento térmico del sistema cerámico de fachada es crítico incluso en climas cálidos como el Medio Oriente?

• R: En climas cálidos, el rendimiento térmico es fundamental para minimizar la ganancia de calor, lo que reduce drásticamente la energía necesaria para la refrigeración. El diseño también debe evitar la formación de condensación de punto de rocío en el lado interior del conjunto de pared, que aún puede ocurrir debido a diferencias extremas de temperatura entre el interior acondicionado y el exterior caliente.
