Tamaños de soportes de revestimiento de acero inoxidable: guía de selección completa para arquitectos e ingenieros

En los sistemas de fachadas arquitectónicas modernas, el papel de los soportes metálicos como soporte de los paneles de revestimiento es fundamental. Este artículo explora en profundidad soporte de revestimiento de acero inoxidable tamaños : qué significa el tamaño, por qué es importante, cómo seleccionarlo y cómo medirlo para la instalación. También presentamos ideas de nuestra empresa, Productos metálicos Co., Ltd. de Jiangsu Aozheng. , una base de producción profesional diversificada y a gran escala para materiales de acero inoxidable, aleaciones de aluminio, acero al carbono y acero de baja aleación. Con procesos automatizados avanzados de corte, estampado y soldadura y una producción anual de más de 2000 toneladas de materiales de construcción exportados a todo el mundo, nuestra experiencia garantiza un dimensionamiento y una producción de soportes confiables para los mercados de alto nivel.

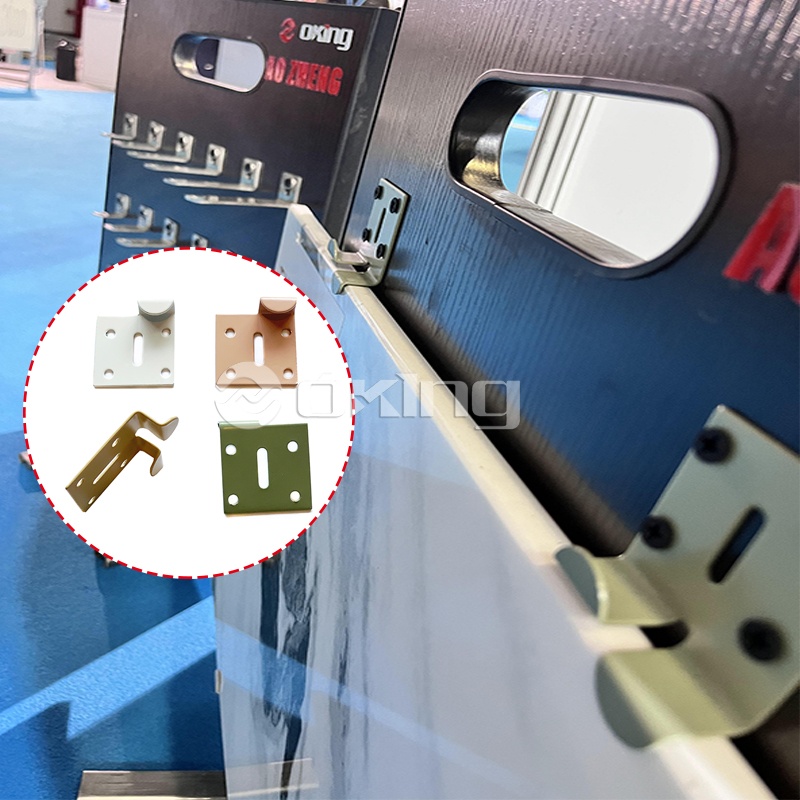

304 soportes de revestimiento de piedra pintados de acero inoxidable 316 de los clips de las baldosas cerámicas del color

1. Comprensión Tamaños de soportes de revestimiento de acero inoxidable.

Qué significa el término "tamaño" en este contexto

• El tamaño del soporte se refiere a dimensiones como la longitud de la pata, el ancho del ala, el espesor de la placa de acero y el tamaño de las ranuras/orificios.
• También cubre la profundidad de ajuste, el espaciado para acomodar la cavidad de la fachada y la compatibilidad con el espesor del panel.

Por qué el tamaño importa para el rendimiento de los soportes de revestimiento

• El tamaño incorrecto del soporte puede provocar inestabilidad estructural, deformación bajo carga de viento, puentes térmicos o desalineación de los paneles.
• El tamaño adecuado garantiza la distribución de la carga, la durabilidad, la facilidad de instalación y el rendimiento a largo plazo.

2. Cómo elegir la talla correcta: Guía de selección del tamaño óptimo de soporte de revestimiento de acero inoxidable

Parámetros clave (longitud de la pierna, grosor, tamaño de la ranura)

• Longitud de las patas: garantiza un alcance adecuado desde el sustrato hasta el panel de fachada.
• Espesor de la placa: determina la rigidez del bracket; Las placas más gruesas resisten la deformación pero cuestan más.
• Tamaño de ranura/agujero: debe coincidir con los sujetadores y permitir el movimiento o ajuste según sea necesario.

Adaptación del tamaño de soporte al tipo de sistema de fachada

A continuación se muestra una comparación entre los sistemas típicos de poca y gran altura para ilustrar las diferencias de tamaño:

3. Estándar versus personalizado: diferencia entre tamaños de soportes de revestimiento de acero inoxidable estándar y personalizados

Rangos de tamaño estándar típicos

• Muchos fabricantes ofrecen tamaños de soporte estándar dentro de rangos fijos (por ejemplo, profundidades de cavidad de 50 a 300 mm, longitudes de patas de 100 a 400 mm).
• El uso de tamaños estándar a menudo reduce los costos y el tiempo de entrega.

Cuando se requieren tamaños personalizados

• La geometría inusual de la fachada o los sistemas de cavidades profundas pueden exigir longitudes o espesores de patas fuera del rango estándar.
• Los proyectos con cargas de viento muy altas o demandas sísmicas suelen utilizar placas más gruesas o soportes de gran tamaño.

Comparaciones de costos y plazos de entrega

La siguiente tabla resume las diferencias típicas entre costo y plazo de entrega:

4. Dimensionamiento específico de la aplicación: Tamaños típicos de soportes de revestimiento de acero inoxidable para fachadas de gran altura.

Consideraciones sobre la carga de viento en edificios de gran altura

• Las fachadas de gran altura enfrentan mayores presiones del viento: los soportes deben soportar una mayor carga muerta levantada por el viento.
• La longitud de las patas del soporte debe tener en cuenta un aislamiento más profundo o una cavidad de aire en los sistemas de protección contra la lluvia.

Tabla de tallas de ejemplo para alturas típicas

td>550‑700mm

5. Consejos de medición de instalación: Cómo medir los tamaños de soportes de revestimiento de acero inoxidable para revestimiento de piedra.

Lista de verificación de mediciones previas a la instalación

• Mida la profundidad de la cavidad desde el sustrato hasta la cara del panel terminado.
• Mida la profundidad del bastidor auxiliar del espesor del panel.
• Verifique el patrón de sujetadores y los requisitos de ranuras/orificios.

Errores comunes y cómo evitarlos

• Usar una longitud de pierna demasiado corta conduce a un alcance insuficiente o a una desalineación.
• Ignorar los requisitos de espesor de la placa bajo cargas pesadas conduce a deformaciones o fallas.
• No permitir el ajuste/movimiento térmico provoca distorsión o agrietamiento del panel.

6. Estudio de caso: dimensionamiento de soportes en producción en nuestra empresa

Descripción general de Productos metálicos Co., Ltd. de Jiangsu Aozheng.

Productos metálicos Co., Ltd. de Jiangsu Aozheng. es una combinación de empresas industriales y comerciales, comprometidas con la producción de acero inoxidable, aleaciones de aluminio, acero al carbono y materiales de acero de baja aleación y herrajes arquitectónicos. La empresa utiliza procesos automatizados avanzados de corte, estampado y soldadura y es una base de producción profesional diversificada y a gran escala, con moldeado y mecanizado de materias primas en uno. La empresa se basa en mercados de alta calidad y alta gama, con una producción anual de varios tipos de materiales de construcción de más de 2000 toneladas, exportadas principalmente a Estados Unidos, Alemania, Italia, Gran Bretaña, Corea del Sur, Australia, Canadá, Medio Oriente y docenas de países. La empresa colabora con grandes empresas constructoras y se ha convertido en su importante proveedor de materiales de construcción.

Ejemplo: contexto de producción y exportación anual

• Producción anual de más de 2000 toneladas de diversos materiales de construcción.
• Principales destinos de exportación: Estados Unidos, Alemania, Italia, Reino Unido, Corea del Sur, Australia, Canadá, Medio Oriente.
• Atiende a grandes equipos de construcción y estudios de arquitectura de alta calidad.

Cómo controlamos la calidad y consistencia del tamaño

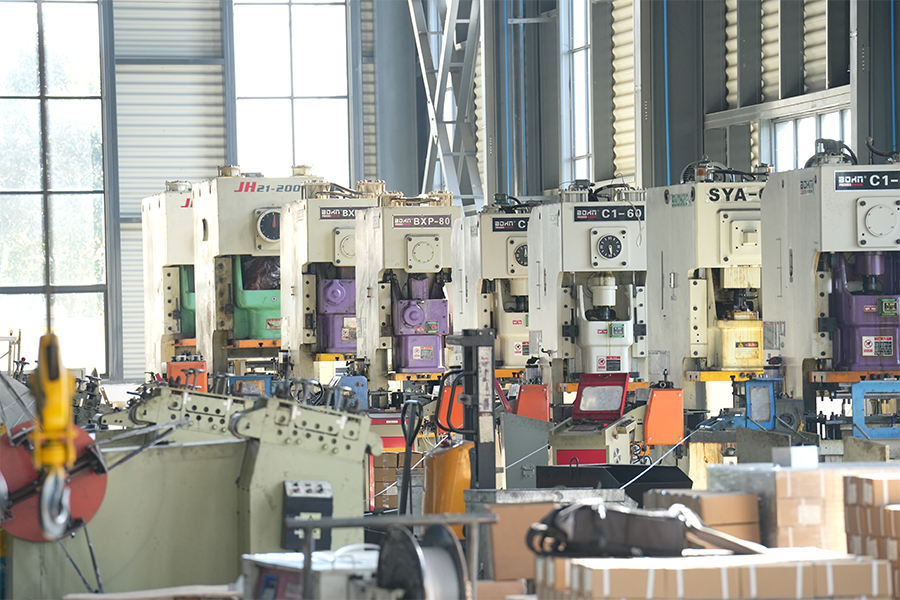

• El corte, estampado y soldadura automatizados garantizan la precisión dimensional de la longitud de la pata del soporte, el espesor de la placa y la ubicación de las ranuras.
• El moldeado y mecanizado integrados de la materia prima garantizan un grado y espesor constantes del material, algo fundamental para la estabilidad del tamaño bajo carga.
• El control de calidad incluye la verificación de las tolerancias de longitud de las patas, la planitud de la placa, las dimensiones de los orificios/ranuras y la integridad de la soldadura antes de la exportación.

7. Resumen y conclusiones clave

• El tamaño correcto de los soportes de soporte del revestimiento es esencial para el rendimiento, la durabilidad y la facilidad de instalación.
• Utilice el Guía de selección del tamaño óptimo de soporte de revestimiento de acero inoxidable para garantizar una buena longitud de pierna, grosor y tamaño de ranura que se ajusten a su sistema.
• entender el diferencia entre tamaños de soportes de revestimiento de acero inoxidable estándar y personalizados y elija en consecuencia según las demandas del proyecto.
• Para fachadas de gran altura, siga los rangos de tamaño típicos como se muestra en la tabla de ejemplo para diseños seguros y confiables.
• Al medir sistemas de piedra o pantalla contra la lluvia, siga la lista de verificación para evitar errores comunes: así es como medir los tamaños de soportes de revestimiento de acero inoxidable para revestimiento de piedra.
• Nuestra empresa, JiangsuAozheng, ejemplifica cómo la fabricación integrada y la orientación a la exportación conducen a un dimensionamiento de soportes de alta calidad y a una capacidad de la cadena de suministro global.

8. Preguntas frecuentes

• P1: ¿Cuál es la longitud mínima de las patas que necesito para una fachada de poca altura que utilice soportes de revestimiento de acero inoxidable?
  R1: Para edificios de poca altura de hasta 6 pisos, la longitud típica de las patas varía entre 150 y 250 mm (consulte la tabla anterior). La longitud exacta depende de la profundidad de la cavidad y del espesor del panel.
• P2: ¿Cuándo debo considerar tamaños de brackets personalizados en lugar de estándar?
  R2: Cuando su sistema de fachada tiene una geometría inusual, cavidades profundas, una gran carga de viento o un peso de panel que excede los rangos de tamaño estándar, es cuando se necesita un tamaño personalizado.
• P3: ¿Cómo afecta el espesor de la placa al tamaño del bracket?
  R3: El espesor de la placa contribuye a la rigidez y la capacidad de carga; las placas más gruesas resisten la deformación bajo carga. Para sistemas de fachadas pesadas o de gran altura, el espesor puede oscilar entre 12 y 20 mm. Usar una placa demasiado delgada para cargas pesadas es arriesgado.
• P4: ¿Cuáles son los errores de medición comunes al dimensionar los soportes para revestimiento de piedra?
  R4: Los errores incluyen subestimar la profundidad de la cavidad, usar una longitud de pierna demasiado corta, ignorar el tamaño de las ranuras del sujetador y no permitir el movimiento térmico o el ajuste del panel.
• P5: ¿Cómo respalda nuestro proceso de fabricación el dimensionamiento preciso de los brackets?
  R5: En JiangsuAozheng utilizamos corte, estampado y soldadura automatizados para controlar con precisión las longitudes de las patas y los espesores de las placas, e integramos el moldeado y el mecanizado de la materia prima internamente para garantizar la coherencia en todas las tiradas y la calidad de exportación.

Especificaciones técnicas de Tamaños de soportes de revestimiento de acero inoxidable

1. Especificaciones de materiales y calidades

2. Parámetros dimensionales

3. Capacidad de carga y rendimiento

4. Consideraciones ambientales y de seguridad

• Todos los soportes cumplen con la normativa anticorrosión y de resistencia al fuego.
• Adecuado para instalaciones en fachadas exteriores en condiciones costeras, urbanas e industriales.
• La selección de materiales garantiza una expansión térmica mínima para fachadas de gran altura.
• El control de calidad incluye inspección dimensional, certificación de materiales y pruebas de carga antes del envío.

5. Notas de instalación

• Asegúrese de que la profundidad de la cavidad y el espesor del panel se midan con precisión antes de ordenar los soportes.
• Las ranuras de ajuste permiten un ajuste fino de ±25–50 mm durante la instalación, según el tamaño del soporte.
• Se deben seguir las especificaciones de torque adecuadas para los sujetadores para evitar la deformación del soporte.
• Siga los requisitos de carga sísmica y de viento específicos del proyecto al seleccionar el tipo y el espesor del soporte.
