Adquisición de sistemas de revestimiento de fachadas: parámetros clave para incluir en los documentos de solicitud de cotización

Seleccionar un proveedor de sistemas de revestimiento de fachadas sin una solicitud de cotización completa es el atajo más costoso en la adquisición de fachadas. En un proyecto comercial costero, un contratista comparó tres cotizaciones casi idénticas para soportes de revestimiento de piedra natural y eligió el precio más bajo; las piezas llegaron en acero galvanizado en lugar del grado inoxidable 304 que figuraba en los planos estructurales, y al cabo de seis años aparecieron manchas de óxido. Jiangsu Aozheng Metal Products Co., Ltd., un fabricante de canales de anclaje fundidos, soportes de soporte de revestimiento, anclajes rebajados y accesorios de fijación de hormigón prefabricado, ve que este patrón se repite cada vez que una solicitud de presupuesto omite parámetros técnicos. Este artículo define los puntos de medición que pertenecen a cada RFQ de sistema de revestimiento de fachada, desde valores de carga y grados de materiales hasta tolerancias de ajuste y requisitos de documentación.

La RFQ convierte los requisitos del proyecto en obligaciones del proveedor

Una solicitud de presupuesto es la base del contrato técnico de un paquete de revestimiento. Cada parámetro que omita es una decisión que su proveedor tomará por usted, generalmente en la dirección de reducir los costos de fabricación.

Los departamentos de fabricación sólo pueden producir lo que define el documento de cotización. Si la solicitud de cotización no indica un grado de acero inoxidable, el proveedor fijará el precio del grado que gane el pedido, no del grado que necesita el edificio. La misma lógica se aplica a la geometría de los brackets, el espesor del recubrimiento, los informes de pruebas y el embalaje.

• Cargas estructurales y resistencias requeridas.
• Grado de material y sistema de protección de superficies.
• Geometría, rango de ajuste y dimensiones de la interfaz.
• Condición del sustrato y método de instalación.
• Obligaciones de documentación, pruebas y trazabilidad.

Parámetros estructurales y de carga

Los valores de carga deben escribirse como números con unidades, no como descripciones cualitativas como pesada o estándar. La RFQ debe indicar qué resistencia se solicita: resistencia característica o resistencia de diseño y bajo qué factor de seguridad.

La carga muerta incluye el peso completo del panel, el peso propio del soporte y cualquier acumulación de aislamiento detrás del revestimiento. La carga del viento, que frecuentemente es la carga que rige en las fachadas de gran altura, debe expresarse como presión o succión en kilopascales para cada zona de la fachada. Los requisitos de movimiento sísmico y térmico deciden si el sistema de soporte necesita orificios ranurados o conexiones deslizantes. Los límites de deflexión, a menudo expresados ​​como una fracción del claro, como L/200, protegen la geometría de la junta del panel.

Soporte de ángulo en L ajustable de acero inoxidable para sistemas de revestimiento Soporte ajustable de 3 ejes diseñado con precisión para fachadas ventiladas, disponible en AISI 304 o 316L, con capacidad de carga de hasta 12 kN, compensa las irregularidades del sustrato y el movimiento térmico. Ver producto →

Grado de material y protección de superficies

La calidad del material es un compromiso de durabilidad. Posponer esta decisión hasta después de la etapa de solicitud de cotización casi garantiza la sustitución, porque la presión de los precios empuja al proveedor hacia la aleación o el recubrimiento más barato que aún satisfaga las palabras escritas.

Los grados de acero inoxidable 304 y 316 son las dos opciones más comunes para soportes de revestimiento de fachadas y canales de anclaje. El grado 316 agrega molibdeno, lo que mejora la resistencia al cloruro y lo convierte en el predeterminado para entornos costeros y con sal deshielo. El acero galvanizado en caliente (HDG) suele tener una capa de zinc de 70 a 85 micrómetros y se adapta a proyectos industriales o de baja humedad en el interior. Las piezas electrogalvanizadas zincadas están destinadas principalmente a condiciones interiores o protegidas temporalmente y se oxidan rápidamente en los ciclos de humedad de la fachada.

La selección del material debe compararse con la zona de exposición antes de presentar el sobre. Un práctico Guía para elegir soportes de revestimiento de acero inoxidable. traduce las condiciones de exposición en decisiones de calificación y controles de carga.

Geometría, rango de ajuste y dimensiones de la interfaz

La geometría decide si se puede instalar un soporte. El rango de ajuste decide si se puede alinear en el sitio.

El espesor del panel controla el ancho de la ranura o la profundidad de la ranura del soporte. Los paneles de piedra natural de 20 a 30 milímetros, las baldosas cerámicas de 10 a 18 milímetros y los paneles compuestos de aluminio de 3 a 6 milímetros necesitan cada uno un rango de agarre diferente. La solicitud de presupuesto también debe indicar la longitud de la pata del soporte, el paso de las ranuras y la compatibilidad de las piezas roscadas con el canal de anclaje o el perno en T seleccionado. Las posiciones de montaje nunca son perfectas, así que especifique el rango de ajuste requerido tanto en el eje vertical como en el horizontal en milímetros, y confirme si el soporte lo proporciona a través de orificios ranurados o inserciones roscadas.

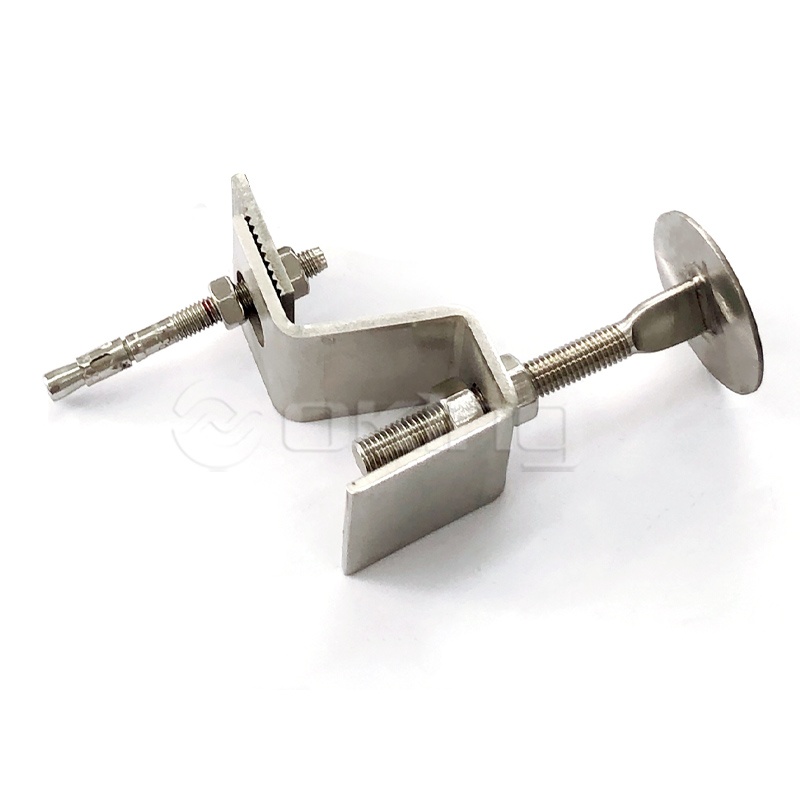

Anclaje Z de acero inoxidable para sistemas de muro cortina de piedra Los soportes entrelazados en forma de Z proporcionan una fijación segura para revestimientos de piedra y baldosas, soportando cargas de viento y fuerzas sísmicas. Adecuado para sustratos irregulares que requieren ajuste en campo. Ver producto →

Condición del sustrato y método de instalación

Los sistemas de fijación empotrados y postinstalados responden a diferentes cuestiones estructurales. La RFQ debe indicar qué sistema asume el diseño, porque reemplazar uno por otro cambia el comportamiento de carga, las distancias a los bordes y la secuencia de instalación.

Los canales de anclaje moldeados se incrustan en el hormigón antes del vertido y son la solución preferida para fachadas pesadas de piedra, terracota y hormigón prefabricado. Los anclajes químicos, rebajados y de expansión postinstalados se agregan más adelante; Los anclajes socavados son la opción habitual para zonas sísmicas y de hormigón fisurado. La RFQ debe nombrar la clase de resistencia del concreto, por ejemplo C25/30, el espesor del miembro, las distancias de borde y espaciado, y la categoría de desempeño requerida para concreto fisurado o no fisurado.

• Grado de hormigón y espesor mínimo de miembro.
• Distancia al borde y espacio entre anclajes
• Clasificación del hormigón fisurado o no fisurado.
• Método de perforación y equipo permitido.
• Categoría de desempeño contra incendios o sísmicos

Canal de anclaje fundido galvanizado en caliente Canal de empotrar para fachadas pesadas, disponible en perfiles laminados en caliente y en frío con varias medidas y capacidades de carga. Adecuado para hormigón fisurado y regiones sísmicas, proporcionando anclaje ajustable. Ver producto →

La selección del canal depende del tipo de perfil, el material y la geometría de anclaje. Orientación sobre cómo elegir un canal de anclaje empotrado cubre las diferencias entre laminado en caliente y en frío y los criterios de selección que deben incluirse en su solicitud de cotización.

Requisitos de cumplimiento, documentación y entrega

Una cotización sin certificados de materiales ni informes de prueba es un precio, no una propuesta. La solicitud de cotización debe enumerar los documentos que demuestran que el producto se comportará según lo cotizado y hacer de su entrega una condición de aceptación.

La trazabilidad vincula el lote entregado con su fecha de producción y su historial de materiales. Sin él, no se puede identificar ni inspeccionar un anclaje defectuoso mientras la fachada aún está en servicio.

1. Certificados de materiales para cada grado utilizado en el soporte o canal.
2. Informe de prueba de carga o cálculo estático con factores de seguridad definidos
3. Informe de inspección dimensional que confirme las tolerancias indicadas.
4. Verificación del espesor del recubrimiento o del tratamiento superficial.
5. Embalaje, marcado e incoterms para la entrega de exportación.

Una RFQ completa es el instrumento de control de calidad más económico en un proyecto de fachada. Convierte una idea arquitectónica en obligaciones exigibles para el proveedor y previene las sustituciones de materiales y geometrías que causan la mayoría de fallas en los revestimientos.

Preguntas frecuentes sobre la adquisición de sistemas de revestimiento de fachadas

¿Qué parámetros faltan con mayor frecuencia en las solicitudes de cotización para revestimientos de fachadas?

La calidad del material y la tolerancia de ajuste son las dos omisiones más comunes. Muchas solicitudes de cotización mencionan un tipo de soporte, pero no el grado de acero inoxidable ni el rango de ajuste permitido en el sitio, lo que deja a los proveedores la libertad de cotizar piezas que sean más baratas de fabricar en lugar de piezas que coincidan con la estructura.

¿Debería la RFQ especificar un grado de acero inoxidable para cada soporte de revestimiento?

Cada bracket necesita una decisión de material definida, pero la respuesta no siempre es el acero inoxidable. Los soportes galvanizados en caliente pueden ser técnicamente adecuados en condiciones secas del interior, mientras que las fachadas costeras e industriales normalmente requieren acero inoxidable 304 o 316. La solicitud de cotización debe indicar explícitamente la calificación para que todas las cotizaciones se comparen sobre la misma base.

¿Cómo puede un comprador verificar los datos de carga que proporciona un proveedor?

Pregunte por la base de los valores indicados. Una respuesta confiable a una solicitud de cotización incluye un informe de prueba, una nota de cálculo o el estándar según el cual se probó el producto, y distingue claramente los valores característicos de la resistencia de diseño. Si un proveedor no puede proporcionar esta evidencia, trate el valor de carga cotizado como no verificado.

¿Qué debe incluir una solicitud de cotización para canales de anclaje empotrados?

El tipo de perfil (laminado en caliente o en frío), calidad del material, longitud del canal, detalle de anclaje, tamaño de perno en T compatible, dirección de carga y distancias al borde, clase de resistencia del hormigón y protección contra la corrosión. Juntos, estos parámetros determinan si el canal se puede instalar y anclar con la resistencia que espera el diseño.
